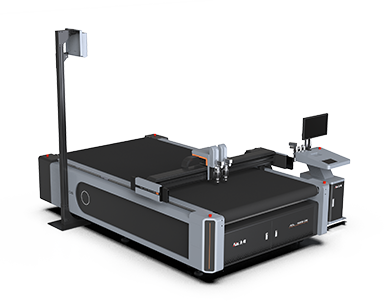

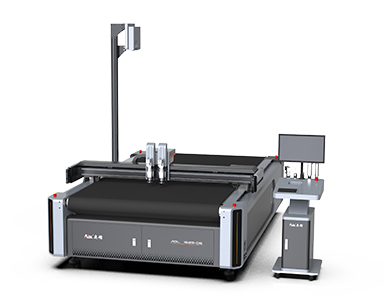

密封墊片切割機

  • 密封墊片切割機適用石墨、石墨復合墊片、石棉、無石棉、橡膠、硅膠、軟木、四氟等密封材料切割,無需開模,數據導入一鍵切割,切割精度高,邊緣效果好,無毛刺,自動排料系統對比人工可節省材料20%以上。

    參考價格:110000元

墊片切割機
墊片切割機
墊片切割機
墊片切割機

機器優勢

  • 無需模具數據切割

  • 智能排版,省料20%+

  • 臺灣導軌傳動,精度±0.02mm

  • 松下電機,生產效率提高四倍以上

  • 刀具互換,數百種材料輕松切割

  • 操作簡單,普工2小時即上崗

  • 鎢鋼刀片支持石墨金屬墊片

  • 切割邊緣光滑,無毛刺

機器參數
  • 型 號
    C D CS
  • 工作臺面
    1600x2500 /2100x2500mm / 定做
  • 定位精度
    ±0.01mm
  • 切割速度
    200-2000mm/s
  • 安全裝置
    紅外線感應 ,安全可靠
  • 支持文件
    AI、PLT、DXF、CDR等
  • 傳動系統
    伺服電機、齒條、導軌等
  • 選配功能
    CCD 定位 投影
  • 選配刀具
    氣動刀、振動刀、銑刀
  • 適用材料
    橡膠 四氟 石棉 石墨
密封墊片切割機切割樣品
能耗對比
  • 切割速度
  • 切割精度
  • 材料利用
  • 切割成本

運行2000mm/s,實際切割200-2000mm/s

例:切割一個內徑600外徑1000孔徑150孔數6 均勻分布的法蘭墊片
3min

機器切割速度

15min

人工切割速度

振動刀定位精度±0.01mm

例:切割一個內徑600外徑1000孔徑150孔數6 均勻分布的法蘭墊片
±0.1mm

振動刀切割精度

±0.2mm

沖床切割精度

電腦自帶套圈式排版,材料利用率提升20%

例:切割一個內徑600 徑1000 孔徑150 孔數6 均勻分布的法蘭墊片
90%

振動刀切割材料利用率

75%

沖床切割材料利用率

振動刀采用電腦切割,無需開模

例:切割一個內徑600外徑1000 孔徑150孔數6 均勻分布的法蘭墊片
60

振動刀刀片成本

100--400

沖床開刀模成本

切割案例
軟木墊片切割
四氟墊片切割裁剪
聚四氟乙烯切割樣品
石墨墊片切割樣品
橡膠墊片切割樣品
無石棉切割樣品
橡膠墊片裁剪切割
密封墊片切割
  • 軟木墊片切割
    氣動刀切割軟木墊片,切割邊緣效果好
  • 四氟墊片切割裁剪
    刀片切割,邊緣光滑無毛刺
  • 聚四氟乙烯切割樣品
    切割精度高
  • 石墨墊片切割樣品
    切割效果好,精度高
  • 橡膠墊片切割樣品
    切割精度高,速度快
  • 無石棉切割樣品
    切割邊緣效果好
  • 橡膠墊片裁剪切割
    高精度,高效率,省時省力
  • 密封墊片切割
    刀具互換系統,適用更多材料切割

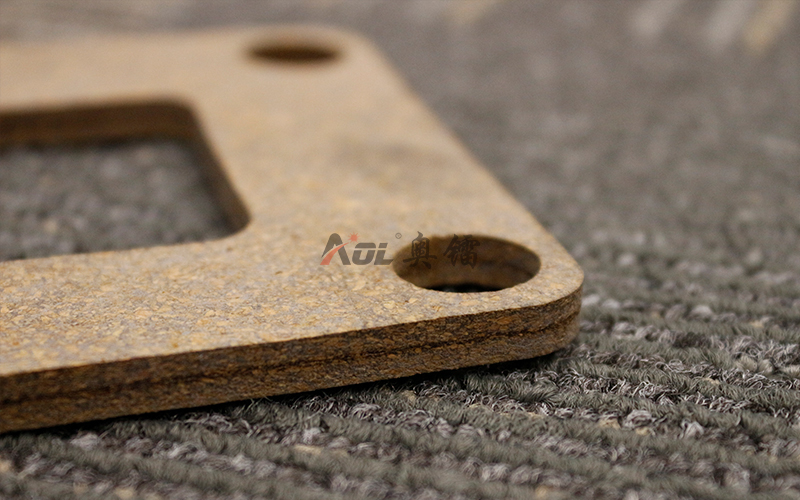

軟木墊片切割
軟木墊片切割
氣動刀切割軟木墊片,切割邊緣效果好

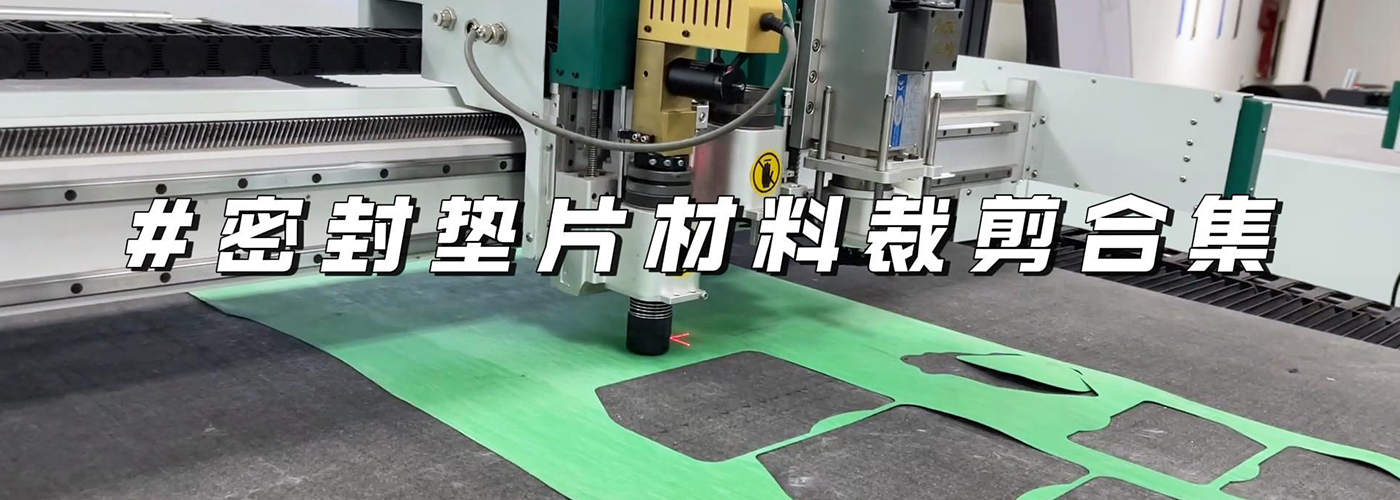

四氟墊片切割裁剪
四氟墊片切割裁剪
刀片切割,邊緣光滑無毛刺

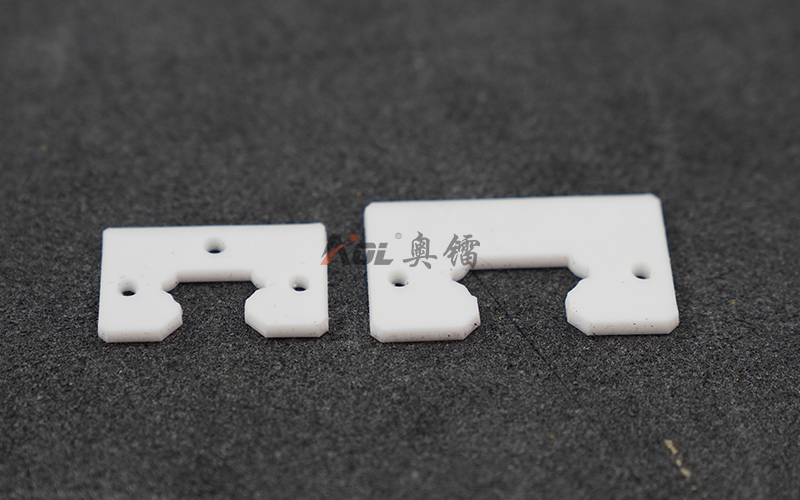

聚四氟乙烯切割樣品
聚四氟乙烯切割樣品
切割精度高

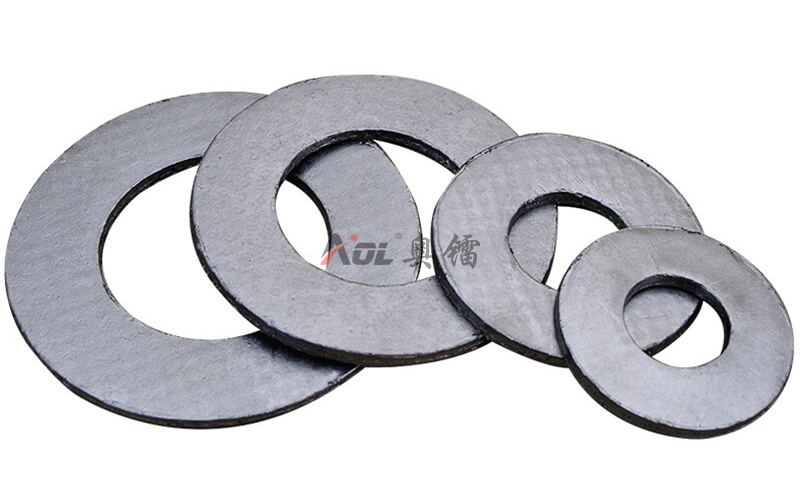

石墨墊片切割樣品
石墨墊片切割樣品
切割效果好,精度高

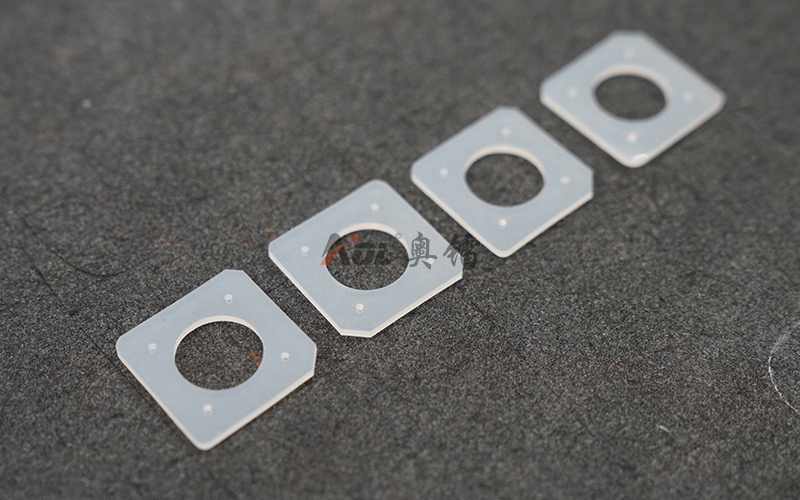

橡膠墊片切割樣品
橡膠墊片切割樣品
切割精度高,速度快

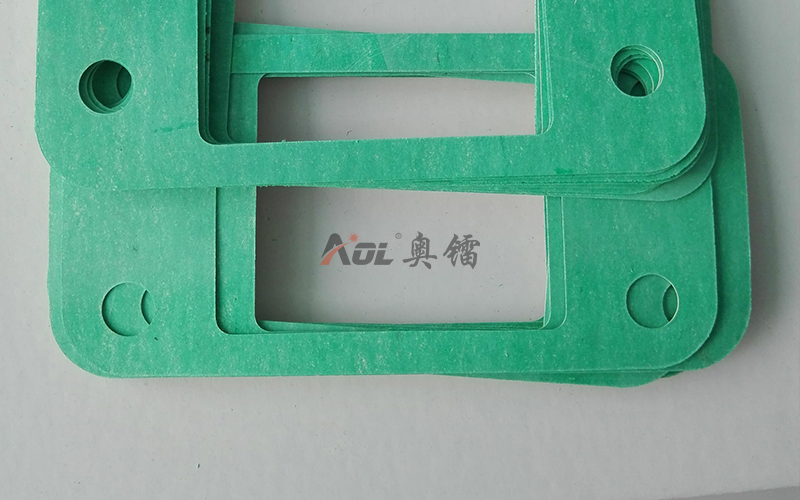

無石棉切割樣品
無石棉切割樣品
切割邊緣效果好

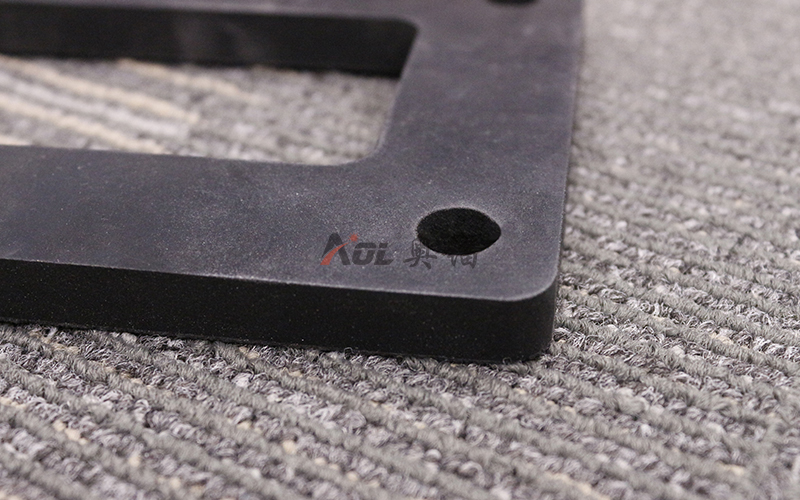

橡膠墊片裁剪切割
橡膠墊片裁剪切割
高精度,高效率,省時省力
密封墊片切割
密封墊片切割
刀具互換系統,適用更多材料切割
刀具介紹

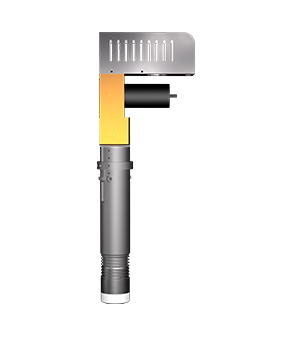

  • 氣動刀

    氣動刀

  • 銑刀

    銑刀

氣動刀
氣動刀
  • 通過控制氣體實現往復切割,動能更大,最厚可切割10mm以內的墊片材料
  • 適用石墨、橡膠墊、云母墊、芳綸、氟橡膠、氟墊、膠墊、四氟、軟木墊片切割
銑刀
銑刀
  • 通過伺服電機驅動刀片高頻旋轉從而切斷材料,多用于硬度機厚度較大的材料
  • 適用石墨、橡膠墊、云母墊、氟橡膠、氟墊、膠墊、四氟、橡膠墊貼切割
